久久精品国产只有精品66 - 亚洲精品日韩午夜无码专区 - 日韩理论无码免费观看 - 全国亚洲最大的av网站久久久

鋼結(jié)構(gòu)防火涂料施工看起來(lái)比較簡(jiǎn)單，但實(shí)際施工過(guò)程中確有不少技術(shù)和技巧。需要具有**能力的施工隊(duì)伍完成。即便是這樣，也會(huì)在施工中出現(xiàn)一些質(zhì)量問(wèn)題。下面簡(jiǎn)單介紹一下鋼結(jié)構(gòu)防火涂料施工易出現(xiàn)的質(zhì)量問(wèn)題、問(wèn)題產(chǎn)生的原因及預(yù)防措施。

1. 鋼結(jié)構(gòu)防火涂料施工易出現(xiàn)的質(zhì)量問(wèn)題

⑴厚薄不均，表面及外觀質(zhì)量差；

⑵轉(zhuǎn)角處、異型構(gòu)件及結(jié)合處細(xì)部漏噴或噴涂不嚴(yán)密；

⑶檢測(cè)驗(yàn)收時(shí)發(fā)現(xiàn)涂層厚度偏差超出標(biāo)準(zhǔn)；

⑷涂層表面有裂紋或裂紋超出標(biāo)準(zhǔn)；

⑸非膨脹型鋼結(jié)構(gòu)防火涂料出現(xiàn)空鼓；

⑹溶劑性膨脹型鋼結(jié)構(gòu)防火涂料流墜、起皺、脫皮；

⑺對(duì)其他構(gòu)件或設(shè)施造成污染；

⑻涂層局部破損、缺失。

2. 質(zhì)量問(wèn)題的原因及預(yù)防措施

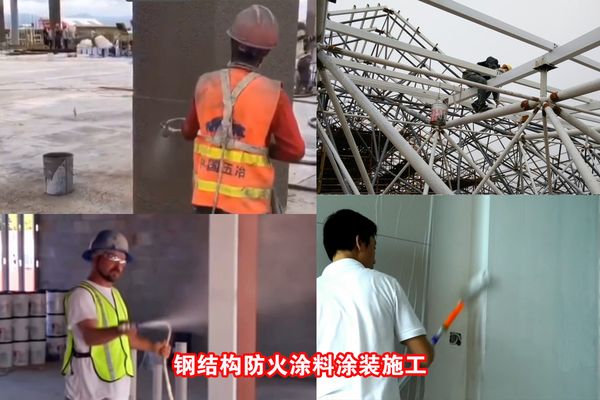

⑴厚薄不均，表面及外觀質(zhì)量差的主要原因是噴槍操作手在噴涂過(guò)程中未按先上后下、先左后右、前后稍掩、均勻走槍的操作手法造成的。對(duì)于噴槍手未嚴(yán)格按操作手法作業(yè)。預(yù)防這一問(wèn)題的主要措施是選用技術(shù)過(guò)硬的噴槍手并監(jiān)督其按操作步驟和手法作業(yè)。

⑵轉(zhuǎn)角處、異型構(gòu)件及結(jié)合處細(xì)部漏噴噴涂不嚴(yán)密的主要原因是噴涂操作手不細(xì)心、作業(yè)不細(xì)致、只求進(jìn)度、細(xì)處關(guān)注不夠或急于趕工造成的。預(yù)防這一問(wèn)題的主要措施是選用細(xì)心的噴槍手、合理安排施工進(jìn)度，指定槍手協(xié)助者在槍手作業(yè)過(guò)程中隨時(shí)觀察、及時(shí)糾正，跟蹤監(jiān)督噴涂質(zhì)量。

⑶檢測(cè)驗(yàn)收時(shí)發(fā)現(xiàn)涂層厚度偏差超出標(biāo)準(zhǔn)的主要原因是在噴涂過(guò)程中未及時(shí)檢測(cè)噴涂厚度，或未噴夠規(guī)定的厚度，特別是*后一層。解決這一問(wèn)題的主要措施是，噴涂過(guò)程中及時(shí)檢測(cè)噴涂厚度，在*后一層噴涂時(shí)，噴涂厚度要稍有余量。因?yàn)椋麄€(gè)涂層實(shí)干后的厚度會(huì)比濕涂層稍有萎縮。

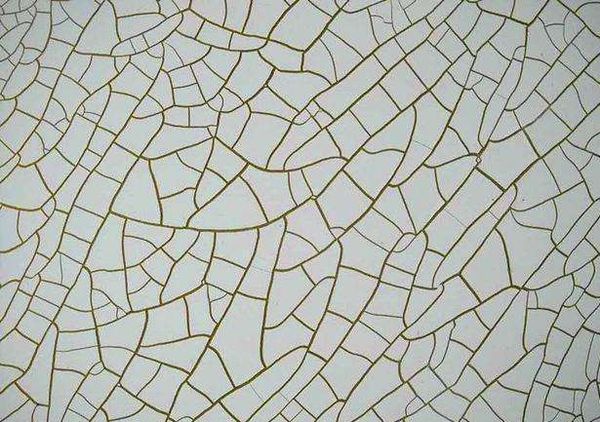

⑷涂層表面有裂紋或裂紋超出標(biāo)準(zhǔn)。鋼結(jié)構(gòu)防火涂料徹底杜絕裂紋是不太現(xiàn)實(shí)的。因此標(biāo)準(zhǔn)和規(guī)范對(duì)裂紋問(wèn)題有明確的規(guī)定。裂紋產(chǎn)生的主要原因一是膨脹型防火涂料噴涂前攪拌不均勻或稀稠度不合適；二是非膨脹型防火涂料噴涂前配比不好；三是前后二遍噴涂之間的時(shí)間間隔過(guò)短；四是噴涂后的養(yǎng)護(hù)不好等。預(yù)防這一問(wèn)題的主要措施是選用合格的防火涂料產(chǎn)品并嚴(yán)格按照防火涂料生產(chǎn)廠家的使用說(shuō)明書(shū)和施工工藝施工。做好噴涂后養(yǎng)護(hù)工作，特別是涂層在高溫、陽(yáng)光暴曬或迎沖強(qiáng)風(fēng)的條件下，要做好噴水養(yǎng)護(hù)和必要的遮蓋。

⑸非膨脹型鋼結(jié)構(gòu)防火涂料出現(xiàn)空鼓這種問(wèn)題主要存在于非膨脹型鋼結(jié)構(gòu)防火涂料施工中。其產(chǎn)生主要原因：一是基層處理不徹底；也就是鋼結(jié)構(gòu)防腐漆表面的泥土、積水、焊渣、油漬等雜物沒(méi)有清理干凈；二是底層噴涂也就是打底拉毛未作好，粘結(jié)劑少或噴涂過(guò)厚；三是防火涂料噴涂前配比不合適；四是前后二遍噴涂之間的時(shí)間間隔過(guò)短有關(guān)。解決這一問(wèn)題的主要措：一是基層處理一定要到位；二是嚴(yán)格按要求做好底層的打底拉毛噴涂。三是嚴(yán)格按照防火涂料生產(chǎn)廠家的使用說(shuō)明書(shū)和施工工藝配料和施工。

⑹溶劑性膨脹型鋼結(jié)構(gòu)防火涂料流墜、起皺、脫皮；出現(xiàn)流墜的原因主要是涂料過(guò)稀或一次性噴涂過(guò)厚。解決這一問(wèn)題的措施是不要過(guò)多地加入稀釋劑，把涂料調(diào)制到合適施工的程度。

出現(xiàn)起皺、脫皮的原因一是防火涂料與基層防腐漆不相容；二是基層處理不徹底；也就是鋼結(jié)構(gòu)防腐漆表面的泥土、積水、露珠、焊渣、油漬等雜物沒(méi)有清理干凈；三是噴涂間隔時(shí)間不合適；四是一次性噴涂過(guò)厚。解決這一問(wèn)題的措施：一是要對(duì)防火涂料與基層防腐漆的相容性進(jìn)行試驗(yàn)，確認(rèn)二者相容；二是基層處理一定要徹底、干凈；三是要確實(shí)等到上一道涂層表干后再進(jìn)行下一道施工；四是掌握好每遍布涂的厚度，不能一次性涂裝過(guò)厚。

⑺對(duì)其他構(gòu)件或設(shè)施造成污染問(wèn)題的主要原因是沒(méi)有做好保護(hù)或保護(hù)不到位。解決這一問(wèn)題的措施是：噴涂前應(yīng)明確哪些構(gòu)件（部位）要噴，哪些構(gòu)件（部位）不噴，對(duì)不噴的構(gòu)件（部位）采取有效的遮蓋、遮擋等保護(hù)措施。

⑻涂層局部破損、缺失的主要原因是未對(duì)成品、半成品做好成品保護(hù)。在防火涂料施工期間或施工后期，還有其它諸如土建、裝修、設(shè)備安裝等施工工作，可能會(huì)對(duì)防火涂料涂層造成損壞。所以應(yīng)加強(qiáng)對(duì)防火涂料涂層的有效保護(hù)。
